Firma INEX System, produkująca meble zwróciła się do Omni3D z prośbą o wydrukowanie 15 tysięcy elementów używanych przy produkcji mebli sklepowych. Producent drukarek Omni3D stanął przed zadaniem produkcji seryjnej, z wykorzystaniem technologii druku 3D.
Opis problemu (case-study)

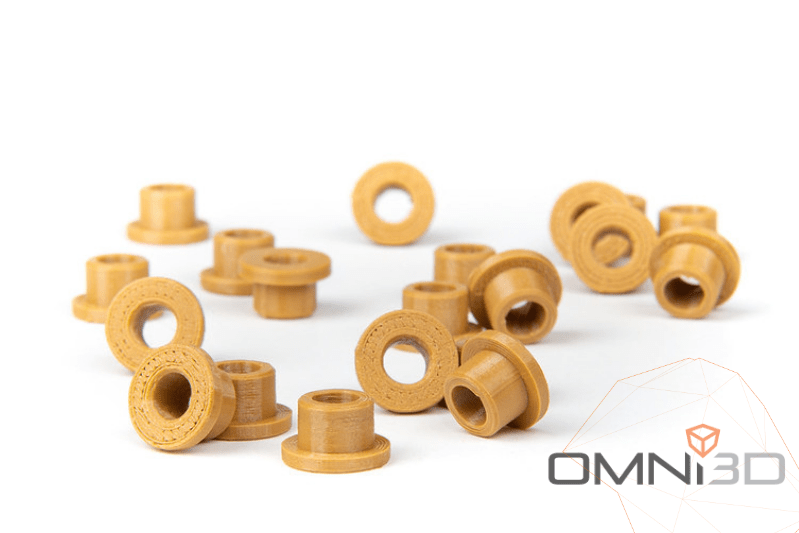

Wydrukowana tuleja meblowa w kształcie wydłużonego pierścienia docelowo montowana jest w drewnianą płytę, by następnie przechodził przez nią metalowy pręt łączący całą konstrukcję mebla. Firma INEX System wykorzystuje taką metodę zarówno przy produkcji regałów sklepowych, stojaków oraz standów ekspozycyjnych.
Zadaniem Omni3D było wydrukowanie 15 tysięcy sztuk wskazanego elementu, który miał zastąpić dotychczasowe części produkowane inną metodą. Do realizacji projektu wybrany został materiał PET-G.
PET-G, to filament charakteryzujący się wysoką dokładnością druku, odpornością na uszkodzenia mechaniczne i upływ czasu. Dodatkowo można go wykorzystywać do drukowania elementów odpornych na smary, benzynę czy oleje (zobacz PET-G-32 w sklepie internetowym)
Rozwiązanie
Najlepszym rozwiązaniem okazało się wykorzystanie drukarek dekstopowych od Omni3D, które łącznie przez 9 dni w trybie ciągłym, drukowały 15 tysięcy tulei meblowych.
Produkcja seryjna realizowana była na dwóch modelach desktopowych drukarek 3D – OmniSTART oraz Omni200 przy użyciu filamentu PET-G. Specjalnie zaprojektowany proces produkcyjny pozwolił na drukowanie, a następnie automatyczne usuwanie gotowych elementów za pomocą głowicy drukarki. Pozwoliło to na najbardziej efektywne wykorzystanie czasu pracy drukarki.
Efekt
Druk 3D okazał się najtańszą i najszybszą metodą produkcji wskazanych części. W porównaniu z tradycyjną produkcją, firma INEX System zaoszczędziła czas (produkcja zakończyła się 21 dni wcześniej) oraz zmniejszyły się koszty produkcji aż o 79%!
Tradycyjna produkcja | Druk 3D | |
Czas | Około 4 tygodni | 9 dni |
Koszt | 3zł/szt. | 0,63zł /szt. |
Zobacz film z drukowania:
Specyfikacja wydruku
BRANŻA | Meblarska, Części finalne |
KLIENT | Inex System |
KATEGORIA | Prototypowanie, produkcja seryjna, produkt finalny |
MATERIAŁ | PET-G |
CZAS DRUKU | 9 dni / 15 000 elementów |
WAGA | 0,56g/szt. |
WYMIAR | 14 x 8 mm |
