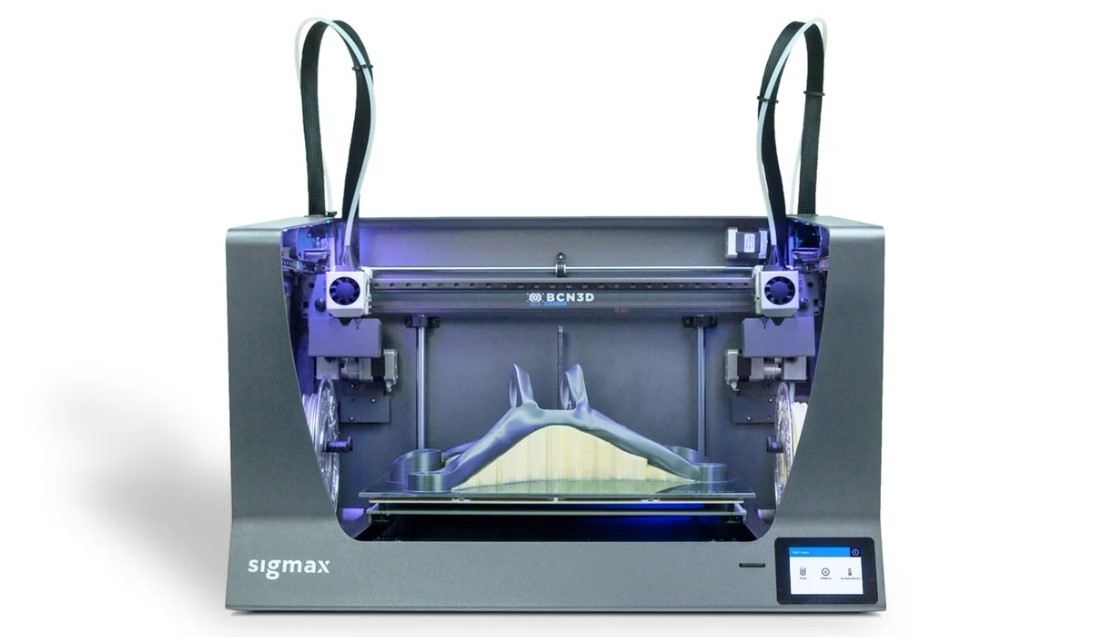

BCN3D Sigmax R19 posiada zaawansowane funkcje, takie jak IDEX z potężnymi ekstruderami. Oto jak działała ta profesjonalna wielkoformatowa drukarka 3D w naszym 10-godzinnym przeglądzie.
Dwie najnowsze drukarki Sigma od BCN3D, Sigma R19 i Sigmax R19, są z pewnością bestiami z wieloma funkcjami umieszczonymi w eleganckich tłoczonych metalowych ramach. Tutaj skupimy się na tej drugiej, profesjonalnej wielkoformatowej drukarce 3D z podwójnym ekstruderem.
Wraz z generacją 2019 nacisk kładziony jest na produktywność i niezawodność. Na początek pole robocze przekracza nawet te dostępne w Ultimaker S5. Następnie dodaj do tego niezależny system podwójnego ekstrudera Sigmax (IDEX), wraz z trybami Mirror i Duplication.
Ten artykuł ma na celu omówienie wszystkiego, co gwarantuje producent BCN3D Sigmax R19, a następnie przetestowanie tego za pomocą naszego 10-godzinnego procesu analizy porównawczej.
Kontrola funkcji
W przeciwieństwie do swojego młodszego brata, Sigmy, BCN3D nazywa Sigmax R19 profesjonalną drukarką, która jest uważana za idealną do wytwarzania części przemysłowych i produkcji dzięki swoim wielu funkcjom. Spójrzmy!
Ogromny obszar roboczy
Sigmax to drukarka z dużym polem roboczym: 420 x 297 x 210 milimetrów. Daje to przewagę wielkości w porównaniu z wieloma maszynami o podobnych cenach, pozwalając na wydruki większe niż przeciętne, które wykorzystują możliwości wielu materiałów, a także większe partie.
System IDEX Motion
Sigmax jest wyposażony w niezależny podwójny system wytłaczania BCN3D (IDEX), układ mechaniczny, który wykorzystuje dwie głowice drukujące sparowane w osi Y, ale może poruszać się niezależnie w osi X.
Obsługiwane tryby, takie jak drukowanie duplikatów i odbicie lustrzane – IDEX, ten system w połączeniu z dużą platformą roboczą sprawia, że Sigmax jest idealnym koniem roboczym do dużych wydruków. Alternatywnie, w celu czystego łączenia różnych materiałów w wydruku, system IDEX usuwa problemy związane z wyciekaniem i nitkowaniem z nieaktywnego hotendu. Zamiast przeciągać obie dysze dla całego wydruku, nieaktywna głowica jest po prostu zaparkowana z boku, obok silikonowego ostrza czyszczącego dyszę, do momentu aż stanie się potrzebna.
Ekstrudery Bondtech i zoptymalizowane E3D Hot End
To dopiero początek, jeśli chodzi o mocne głowice drukujące Sigmax. Hartowane stalowe przekładnie zębate i ekstrudery Bondtech zapewniają tej drukarce wyjątkową moc druku, a można by pomyśleć, że po załadowaniu żaden filament nie ucieknie od stopionego losu. Rodzina metalowych hotendów, dostosowanych do Sigmax przez brytyjskiego producenta OEM E3D zapewnia doskonałe ogrzewanie i płynne, niezawodne wytłaczanie w zgrabnie wymiennym opakowaniu.
Sigmax jest standardowo dostarczany z hotendami wyposażonymi w dyszę 0,4 mm, ale można również kupić dodatkową paczkę hotendów o różnych rozmiarach dysz, w celu uzyskania szczegółowych i szybkich wydruków, a także utwardzonych do trudnego drukowania z materiałów inżynierskich.
Dodatkowe uwagi
Oba ekstrudery BCN3D Sigmax są wyposażone w czujnik filamentu do automatycznego wstrzymywania wydruków długoterminowych.
I chociaż Sigmax R19 jest kompatybilny ze wszystkimi najpopularniejszymi slicerami, BCN3D Cura 2.1.0 – najnowsza wersja firmowej adaptacji Cura – wydana wraz z drukarką, oferująca funkcję cięcia zoptymalizowaną przez BCN3D dla tej konkretnej maszyny.
Testowanie
Aby uzyskać dobre pierwsze wrażenie w recenzji BCN3D Sigmax R19, zabraliśmy maszynę na jazdę testową, drukując dwa testy tortur na nowej, świeżo rozpakowanej i niezmienionej maszynie, używając filamentu PLA i uśrednionych ustawień slicera dla zakresów określonych dla materiału .
Kalibracja była bardzo prosta, z dobrze dostrojonym interfejsem dotykowym na drukarce i dostarczonymi instrukcjami.
Obiekt testowy nr 1: Benchy
Użyliśmy amazon white eSun PLA + filament / amazonlink]. Do przygotowania potrzebnego G-code użyliśmy BCN3D Cura 2.1.15, który jest dostarczany z BCN3D Sigmax R19.
Wystarczyła jedna próba wydrukowania Benchy.
Zmierzyliśmy fizyczne wymiary wydruku . BCN3D Sigmax R19 osiągnął idealne 15 z 15 punktów. Kontrola wizualna była przyzwoita, ale nie taka, jakiej moglibyśmy się spodziewać po drukarce o tej cenie.
- Powierzchnie: Głównym problemem było nakładanie warstw, jak widać powyżej, istnieje znaczna różnorodność między poszczególnymi warstwami, co skutkuje dość szorstkim wykończeniem.
- Szczegóły: Pomimo pasmowania osi Z wydawało się, że małe detale wyglądają dobrze, z dobrą definicją i ostrymi krawędziami.
- Ogólna spójność: wydruk miał niewielkie niespójności, szczególnie związane z jakością powierzchni i wyrównaniem osi Z. Znaleźliśmy problem z nakładaniem warstw i problematyczne mosty.
Obiekt testowy nr 2: Kickstarter Autodesk Test
Model testowy Autodesk Kickstarter sprawdza precyzję drukarki FDM. Biały filament eSun PLA + i takie same ustawienia temperatury ( 215/60 ).
Ogólnie rzecz biorąc, BCN3D Sigmax R19 uzyskał 23 na 30 punktów. Przyzwoity wynik, znaleźliśmy pewne problemy zarówno podczas pomiaru, jak i kontroli wizualnej.
- Powierzchnie: Głównym problemem było zmostkowanie, które można naprawić, dostosowując ustawienia wycofania i wyciągnięcia.
- Szczegóły: drobne negatywy stanowiły problem, nie wszystkie szpilki można było usunąć z wydruku.
- Ogólna spójność: druk miał drobne niespójności, znowu trochę pasma Z, ale nie tak zły jak w Benchy.
Werdykt porównawczy
Nasze wydruki porównawcze stawiają BCN3D Sigmax R19 mniej więcej na tym samym poziomie co Ultimaker S5 i BCN3D Sigma R19, czyli mniejszej wersji Sigmax.
Ogólnie sam proces drukowania był łatwy. Specjalne tryby drukowania, takie jak odbicie lustrzane, duplikacja i podwójne wytłaczanie, działają zgodnie z reklamą. Po ok. 10-godzinnym druku za pomocą BCN3D Sigmax R19, byliśmy pod wrażeniem.
Po dalszym majstrowaniu przy maszynie, byliśmy w stanie przypisać kilka problemów z wytłaczaniem dyszom, które z jakiegoś powodu wymagają częstego czyszczenia. Zastanawiamy się, czy Sigmax skorzystałby na filtrze filtrze, co wyczyściłoby filament, aby uniknąć dalszego zacinania się ( podczas debaty wciąż jest zalecany do PLA w systemach całkowicie metalowych).
Przez wiele miesięcy drukowania za pomocą urządzenia do różnych projektów, musimy powiedzieć, że Sigmax jest jednym z naszych ulubionych urządzeń, szczególnie ze względu na ogromny obszar drukowania i zaawansowany system IDEX. Niektóre rzeczy, które stworzyliśmy, to dwukolorowe grzyby (patrz wyżej), figurki Gwiezdnych Wojen, kolorowe pokemony, a także modułowe półki ekspozycyjne, dekoracyjne panele ścienne, a nawet hełm Master Chief’ z Halo(montaż wciąż trwa).
Podsumowując, Sigmax to niezawodna drukarka, a jeśli będziesz ją dobrze utrzymywać, oferuje najwyższą jakość, łatwość użycia i spójność.
Przejrzyj specyfikację
OGÓLNE DANE TECHNICZNE:
- Technologia: FFF
- Rok: 2018
- Montaż: wstępnie zmontowany
- Układ mechaniczny: kartezjańska głowica XY (IDEX)
- Producent: BCN3D
WŁAŚCIWOŚCI DRUKOWANIA 3D:
- Pole robocze: 420 x 297 x 210 mm
- System podajników: Bowden
- Głowica drukująca: 2x pojedyncza dysza
- Rozmiar dyszy: 0,4 mm (wymienne)
- Max. temperatura hotendu: 290 ° C
- Max. temperatura platformy: 100 ° C
- Materiał platformy: szkło
- Rama: stal, aluminium
- Poziomowanie platformy: ręczne
- Łączność: USB, karta TF
- Odzyskiwanie wydruku: Nie
- Czujnik filamentu: Tak
- Kamera: nie
MATERIAŁY:
- Średnica filamentu: 2,85 mm
- Filamenty innej firmy: Tak
- Materiały: PLA, ABS, TPU, elastyczne, z domieszką drewna, PVA, HIPS
OPROGRAMOWANIE:
- Zalecany slicer: BCN3D Cura
- System operacyjny: Windows, Mac, Linux
- Typy plików: STL, OBJ, AMF
WYMIARY I WAGA:
- Wymiary ramy: 675 x 440 x 680 mm (łącznie z kablami)
- Waga: 20 kg
Pomimo większego pola roboczego, niż Ultimaker S5, Sigmax R19 jest znacznie od niego tańszy i kosztuje 20 910,00 zł brutto. To powiedziawszy, wciąż jest to profesjonalna dwugłowicowa drukarka 3D, z dopasowaną ceną.
Wyniki analizy porównawczej
Tutaj znajdziesz szczegółowe wyniki dla wydruków testowych Sigmax R19. Aby zobaczyć naszą procedurę analizy porównawczej, kliknij tutaj .
Benchy
- Długość całkowita (tolerancja 60 mm ± 1%): 60,7 mm, podano 1 punkt
- Całkowita szerokość (tolerancja 31 mm ± 1%): 31,14 mm, podano 1 punkt
- Długość dachu mostu (tolerancja 23 mm ± 1%): 23,05 mm, podano 1 punkt
- Średnica wewnętrzna okrągłości komina (3 mm ± 10%): 2,95 mm, podano 1 punkt
- Zewnętrzna średnica okrągłości komina (tolerancja 7 mm ± 5%): 6,93 mm, podany 1 punkt
- Całkowita wysokość pionowa (tolerancja 48 mm ± 1%): 47,94 mm, podany 1 punkt
- Głębokość pudełka (tolerancja 9 mm ± 5%): 9,07 mm, podany 1 punkt
- Długość wewnętrzna pudełka (tolerancja 7 mm ± 5%): 6,72 mm, podany 1 punkt
- Długość zewnętrzna pudełka (tolerancja 10,81 ± 5%): 10,67 mm, podany 1 punkt
- Zewnętrzna szerokość skrzynki (tolerancja 12 mm ± 5%): 11,86 mm, podano 1 punkt
- Wewnętrzna szerokość skrzynki: (8 mm ± 5% tolerancji): 7,95 mm, podany 1 punkt
- Lewa średnica wewnętrzna Hawsepipe (tolerancja 4 mm ± 10%): 3,72 mm, podano 1 punkt
- Wewnętrzna średnica Hawsepipe prawa (tolerancja 4 mm ± 10%): 3,62 mm, podany 1 punkt
- Szerokość przedniej szyby mostu (tolerancja 10,5 mm ± 5%): 10,15 mm, przyznano 1 punkt
- Średnica wewnętrzna szyby tylnej (tolerancja 9 mm ± 5%): 8,95 mm, podany 1 punkt
Test Kickstarter Autodesk
- Dokładność wymiarowa: 5 na 5 punktów (25.05 / 20.09 /15.08 / 10.16 / 5.13)
- Dokładna kontrola przepływu: 5 na 5 punktów (wszystkie iglice zostały wydrukowane poprawnie)
- Drobne cechy negatywne: 3 na 5 punktów (3 punkty zostały usunięte)
- Zwisy: 2 na 5 punktów (upuszczone pętle rozpoczęły się przy zwisie 30 stopni)
- Mostkowanie: 3 na 5 punktów (2 mostek zetknął się z powierzchniami pod nimi)
- Rezonans XY: 2,5 do 2,5 punktów (nie można wykryć dzwonienia)
- Wyrównanie osi Z: 2,5 do 2,5 punktów (niewidoczny efekt rejestracji warstwy)
Ogólnie Sigmax R19 zdobył 38 na 45 punktów.
Jak porównujemy
W przypadku elementu testu porównawczego naszej recenzji stosujemy następujące wytyczne:
Rozpakowanie drukarki: Rozpakowujemy drukarkę i montujemy ją zgodnie z instrukcjami producenta. Niedociągnięcia i błędy są odnotowywane i opracowywane zgodnie z konsensusem online dla drukarki.
Filament: Używamy adresu amazonlink url = ”https://www.amazon.com/eSUN-1-75mm-Printer-Filament-2-2lbs/dp/B01EKEMFQS/” () biały eSun PLA + filament / amazonlink (). Ustawienia temperatury wynoszą 215 ° C dla dyszy i 60 ° C dla platformy.
Drukowanie: Drukujemy dwa modele testowe – Benchy i Kickstarter x Autodesk FDM 3D Printer Assessment – przy użyciu dostarczonego / zalecanego przez producenta slicera i ustawień. Jeśli drukarka jest wysyłana bez dedykowanego slicera i profilu, generujemy ogólny profil Cura przy użyciu niezbędnych informacji o drukarce.
Po pierwszym wydruku sprawdzamy obiekt pod kątem problemów, które można łatwo naprawić (tj. Luźny pasek lub źle wypoziomowane platforma robocza), a następnie drukujemy ponownie. Jeśli po trzech próbach drukarka nie jest w stanie zapewnić przyzwoitego wyniku, zatrzymujemy się. Drukarki, które nie utworzą obiektu testowego, otrzymują zero punktów dla odpowiedniego obiektu testowego.
1. Benchy
Test tortur: drukarka Benchy 3D jest jednym z najpopularniejszych na świecie wydruków. Pomaga mierzyć możliwości dokładności wymiarowej drukarki i podkreśla inne widoczne niedociągnięcia drukowania.
Mierzymy nasz najlepszy wydruk Benchy za pomocą suwmiarki cyfrowej, oceniając 15 kryteriów w stosunku do ich wartości docelowej. W sumie dostępnych jest 15 punktów.
- Długość całkowita: 60 mm
- Całkowita szerokość: 31 mm
- Długość dachu mostu: 23 mm
- Średnica wewnętrzna okrągłości komina: 3 mm
- Średnica zewnętrzna okrągłości komina: 7 mm
- Całkowita wysokość pionowa: 48 mm
- Głębokość pudełka: 9 mm
- Długość wewnętrzna pudełka: 7 mm
- Długość zewnętrzna pudełka: 10,81 mm
- Szerokość zewnętrzna pudełka: 12 mm
- Szerokość wewnętrzna pudełka: 9 mm
- Średnica wewnętrzna Hawsepipe po lewej: 4 mm
- Średnica wewnętrzna Hawsepipe prawa: 4 mm
- Szerokość przedniej szyby mostu: 9,5 mm
- Średnica wewnętrzna tylnej szyby: 9 mm
Aby uwzględnić trudność i niedokładność pomiaru małych elementów, w naszej punktacji wprowadziliśmy przesuwną skalę tolerancji. Im mniejsza funkcja, tym większy jest nasz tolerancja na odchylenie:
- 60 mm do 23 mm: dopuszczalna tolerancja 1 procent
- 23 mm do 7 mm: dopuszczalna tolerancja 5 procent
- 7 mm do 0 mm: dozwolona tolerancja 10 procent
Na koniec dokonujemy oględzin i zauważamy wszelkie wady i problemy, które napotykamy.
2. OCENA DRUKARKI 3D KICKSTARTER X AUTODESK FDM
Wydruk Kickstarter x Autodesk ujawnia precyzję drukarki FDM poprzez sześć różnych testów w jednym obiekcie.
Przesuwając sprzęt i oprogramowanie drukarki do punktu awarii, drukuje niezawodnie widoczne niedoskonałości, których można użyć do oceny wydajności slicera, ekstrudera i systemu ruchu razem.
Oto, co jest mierzone.
- Dokładność wymiarowa
- Precyzyjna kontrola przepływu
- Dobre negatywne cechy
- Zwisy
- Bridging
- Rezonans XY
- Osiowanie w osi Z.
Tolerancje i pomiary są bardzo szczegółowe. Dokładną procedurę pomiaru można znaleźć na Github . Najwyższy możliwy wynik to 30, co wskazuje na bardzo dobrze skalibrowany system.
Warto zauważyć, że te testy porównawcze nie są ostateczną miarą wartości drukarki. Bardziej wskazanie stanu drukarki po wyjęciu z pudełka bez majsterkowania, dopiero po pełnej ocenie i szczegółowej analizie w pełni oceniamy drukarkę 3D.
